ch341a編程器軟件25是路由修磚頭必備軟件，尤其是對于那些喜歡折騰的朋友們來說。它不僅能夠識別25Q256M32M閃存，還需要與相應芯片型號的串口或并口才能正常使用，讓你輕松查找與修復內外部的絕大多數問題，是你編程、查詢常備的編譯工具之一，推薦給有需要的用戶們下載一試!

ch341a編程器使用教程

為保證你正確的使用此編程器，請仔細閱讀本說明!

一、驅動安裝

打開資料文件夾里驅動程序文件夾，文件夾里有兩個驅動程序

安裝并口驅動 編程燒錄使用

安裝串口驅動 TTL線使用 需取下P/S選擇口短接帽

1、編程器模式驅動安裝

用鼠標雙擊“24 25系列芯片編程驅動”文件，彈出以下對話框

選擇界面上的INSTALL安裝驅動程序，安裝過程可能持續30秒左右。在彈出以下對話框時表示驅動程序安裝成功。

將編程器連接到電腦USB口，電腦會彈出找到新硬件提示，在彈出的對話框中選擇自動安裝即可。

2、TTL刷機模式驅動安裝

用鼠標雙擊“TTL刷機驅動”文件，彈出以下對話框

選擇界面上的INSTALL安裝驅動程序，安裝過程可能持續30秒左右。在彈出以下對話框時表示驅動程序安裝成功。

將編程器上P/S跳線拔出

二、編程軟件操作

1、25系列BIOS芯片編程

將編程器連接到電腦上，打開編程器軟件，用鼠標雙擊CH341A.exe文件

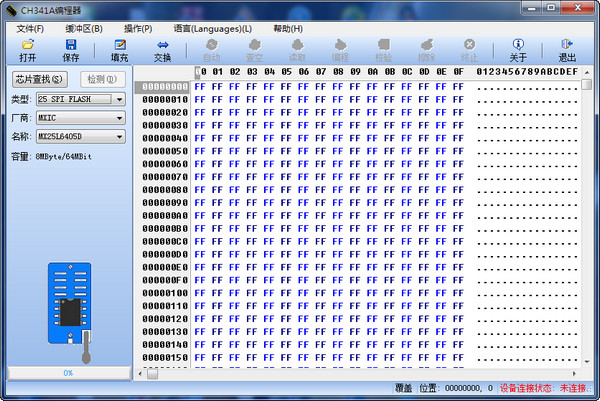

將出現以下編程界面

此時編程界面右下角設備連接狀態處應顯示“已連接”。

現在便可以正式開始寫程序了!!!!操作步驟如下：

1、根據你的芯片類型和型號，在以下位置選擇你要寫的芯片

2、將你的待寫芯片放在編程器以下位置：

24系列芯片放置位置

25系列芯片放置位置

3、在編程軟件界面工具欄點擊打開按鈕

出現如下對話框，在對話框中找到你要寫的數據，這里默認的數據類型為.BIN或.HEX文件，如果你的文件是其他類型的，如.ROM等，可以在文件類型處選擇全部即可

找到相應的數據文件后，點擊對話框的打開按鈕，此時編程器數據編輯區內可以看到你要寫的文件內容，特別注意，請不要隨意修改數據編輯區里的數據，避免造成數據錯誤而芯片無法使用。

4、在編程界面工具欄上選擇你要操作的功能，一般寫芯片的話選擇自動就可以了。

5、開始編程后，編程界面左下角會顯示當前操作進度，當擦出---驗空等步驟完成時，此時編程完成，你的芯片就可以使用了!

跳線開關功能說明

【請參考下面文字說明】

跳線開關標示

24\25編程模式: P/S跳帽合上.

在線下載 USB轉串口TTL：P/S端跳帽斷開

默認發貨跳線開關設為 編程模式

常規應用在編程模式與串口模式切換時, 只要動P/S跳帽即可。

軟件操作注意事項:

1. CH341A.EXE 24\25編程器軟件中, 檢測功能僅屬于輔助功能, 由于部份芯片的數據手冊找不到,

無法得到對應芯片的標識廠商\芯片ID的信息, 才造成此功能未能完善, 所以有部份芯片是無法檢測出的,

所以說檢測功能的準確性也并非百分百.

2.有關檢測識別錯誤問題(指MX25L6445識別為MX25L6405之類), 例如MX25L6405和MX25L6406,MX25L6445,

三個型號的芯片設備號都是相同的, 所以就導至誤識別.

3. 當檢測目標芯片為 "Unknown", 并不代表編程器不能燒寫. 可通過手動選擇芯片進行燒寫操作.

如芯片列表中沒有對應型號, 可直接選擇接近的型號\品牌, 即選擇相同的容量即可.

其中 廠商 一項中有 "COMMON", 代表通用.各種品牌芯片的編程指令都是一樣的(SST和ESMT除外).

所以在軟件中型號\品牌只能算得上是一個稱呼, 只要選對了芯片容量,

即可直接燒寫操作(SST和ESMT除外).

4. 如芯片列表中, 沒有你所需要的型號時, 可在 廠商 一項選為 COMMON, 然后選擇你相應芯片的容量即可.

5. 當檢測信息內容的最后四行都是顯示$FF, 說明芯片引腳未正常與測試座完好接觸, 請檢查是否放反芯片或虛焊等.

6. 如碰到使用"自動"按鈕燒寫芯片時, 出現提示"寫操作超時失敗!"的錯誤信息. 這時應改用手動操作,

點擊"擦除"完成后, 需要等上十幾秒, 再點擊"編程". (原因1可能是個別芯片兼容問題, 讀寫要等待間隔一斷時間;

原因2芯片引腳與編程器測試座接觸不好, 導至芯片無響應電腦發出的指令).

7.在讀寫操作過程中, 不建議你再進行其它操作(如瀏覽網頁\QQ\下載等), 可能會造成讀寫數據失誤, 造成數據校驗失敗.

8. 由于SST和ESMT這兩種牌子的芯片不支持按頁數據寫操作, 所以在編程這兩種芯片的速度是很慢的. (個別用戶更認為軟件死掉了)

9. 燒寫AT26系列芯片, 要求在選項里開啟 "使用塊/扇區擦除模式", 并關閉 "AAI編程模式".

注: 老版核心的AT26芯片, 可能會出現讀寫失敗等問題; 軟件按照新版核心的AT26芯片編程方式, 讀寫速度與常見25芯片無太大差別.

10. 如果擦除不成功, 可以在 "操作選項" 里切換 "使用塊/扇區擦除模式" 功能再試.

11. 運行軟件后, 如果出現錯誤提示 檢測到驅動程序未正確安裝, 請安裝.

解決方法:

(一).請確認是否安裝好驅動, 到設備管理器查看.

(二).如果可使用正常燒寫芯片, 可忽略此提示.

(三).如想不再有此提示, 卸載驅動, 重啟電腦, 再裝過驅動.

12. 需要燒寫OTP區域, 請到選項里選擇燒寫區域. 默認只寫Main Memory區域.

ch341a編程器軟件官網簡介

注冊版的燒錄器，直接使用即是正式版。支持自動編程，可自動擦除芯片、查空、編程及校驗芯片。支持24 EEPROM、25 SPI EEPROM、25/26 SPI Flash、S25FL256類型芯片。

功能介紹

測試環境 WINXP 1.1G CPU, 512M內存

測試結果僅供參考, 不同電腦配置, 速度有所影響, 使用高配置的電腦, 讀寫速度更快

名稱 容量 寫入 讀取

WINBOND W25X80 1MByte/8MBit 42秒 8秒

MXIC 25L1605D 2MByte/16MBit 1分23秒 18秒

MXIC 25L3205D 4MByte/32MBit 35秒

WINBOND 25Q64BV 8MByte/64MBit 7分53秒 1分10秒

MXIC 25L12805D 16MByte/128MBit 2分20秒

更新日志

1.00版

完成基本功能

1.01版

25系列應壇友要求加入128K支持

1.02版

加入多語言了

加入SST模式(待測)

能打開\保存Intel Hex文件了(待測),Hex文件格式解釋可能有誤, 不推薦使用

加讀取芯片標識和序列號(待測)

改了幾處BUG

1.03版

修正打開\保存Intel Hex文件的功能, 用BIN\HEX交叉保存測試正常了, 用其它編程軟件也能打開了

修正多語言功能

其它改動

1.04版

加入防窗體假死, 肯定會影響燒寫速度的

加入在編程完成后自動校驗功能

讀芯片信息功能在左側也加入了

語言文件有變動

在編程工作時, 加入禁止退止

修正 填充 窗口 范圍地址不正常

發現有不少芯片編程指令不同, 不能通過簡單的選擇容量解決, 下一版會做一個大改動.

1.05版

修正上一版因個人犯的嚴重失誤導致所有芯片燒寫失常

移除SST模式, 用芯片數據庫的芯片參數控制

移除容量選擇, 改用芯片數據庫

加入芯片數據庫, 編程指令\參數存在數據庫中, 改進為選擇芯片類型\廠商\名稱的方式

加入芯片查找選擇功能

已知ESMT 25系列的的芯片 不能燒寫, 待解決, 主要是手頭沒這芯片, 無法調試程序

1.06版

修正芯片列表會出現報Listbox 索引 -1 的BUG

修正芯片查找 過濾功能不正常的BUG

1.07版

修正WIN7不能運行的BUG

1.08版

去除數據區已修改內容的著色功能, 讓填充功能速度提升

增加編程工作時, 禁用打開\保存\填充\交換功能, 避免誤操作

修正語言中一個錯誤的單詞

可以成功燒寫SST和ESMT芯片了, 但速度超慢(沒辦法的, 這兩種不支持按頁編程模式)

1.09版

改窗體, 可以最大化, 適用大屏幕\大字體 WIN7....

去掉認會眼花的文字效果

修正KH芯片燒寫問題

芯片數據庫加入幾個型號的芯片

1.10版

增加快速讀取模式, 可以在操作選項窗口切換. 默認標準讀取模式 否則為 快速讀取模式

增加SST/ESMT芯片使用AAI編程模式, 可以在操作選項窗口切換. 默認AAI編程模式 否則為 字節編程模式, 如果不能寫入, 請切換為字節編程模式

優化查空\讀取\校驗功能, 比原有速度快差不多一半時間

增加狀態欄顯示當前操作狀態

增加選項 寫入完成后校驗

1.11版

修正擦除后立刻寫入時, 會報寫入超時的問題

修正擦除后立刻查空時, 有時會報芯片不為空的問題

修改選項 AAI編程模式 默認為 不打鉤

1.12版

修改為使用USBIOX.DLL, 如想使用CH341DLL.DLL, 把CH341DLL.DLL放在軟件目錄下, 修改Config.ini中的 DriverDLL=dll文件名 并保存即可

增加緩沖區數據查找功能

增加緩沖區數據跳轉功能

修正個別對25T80不能 擦除\編程 的問題

1.13版

修改計時顯示格式 原來的是 "分:秒:毫秒" 改為 "時:分:秒:毫秒"

增加可以拖放文件到程序中加載

菜單增加全選緩沖區數據

1.14版

增加終止功能, 可以在讀寫操作過程中進行終止.

修正狀態欄顯示當前操作的狀態刷新不實時的問題

芯片數據庫增加了幾個芯片

1.15版

25芯片擴展支持最大容量到256MByte/2048MBit芯片, WINDOWS內存小于1G的, 請不選擇, 否則是無法加載這么大的數據, 并會造成操作系統內存用盡,系統變慢...

修正對個別芯片在編程報"寫操作超時失敗"的BUG

增加記住最后使用的文件夾, 可在選項關閉

增加記住窗口位置和大小,可在選項關閉

1.16版

增加繁體中文語言

修正芯片數據庫中EON系列芯片, 有部份型號容量錯誤的問題

芯片數據庫再次增加了幾個芯片

重復修正對個別芯片在編程報"寫操作超時失敗"的BUG

其它細小的改動優化

1.17版

增加 自動 完成后, 有相應提示

修正一起提示對話框的文字錯誤

修正EON幾款芯片的設備號, 以使檢測功能可以檢測出來

修正MXIC幾款芯片的設備, 以使檢測功能可以檢測出來

1.18版

修正使用自動操作時, 當校驗失敗, 會彈出兩次消息對話框的BUG

增加自動操作時 編程之前可適當延時一定時間, 可在選項中設定.(此功能針對不穩定芯片. 此選項只有在自動操作時起作用. )
