hypermesh13.0是美國Altair公司推出的一款擁有強大功能的CAE應用軟件包，可以進行有限元建模，劃分網格，后處理，主要用于是用于劃分網格，效率高，質量好的特點。Hypermesh集成了設計與分析所需的各種工具，具有無與倫比的性能以及高度的開放性、靈活性和友好的用戶界面。與其他同類型的軟件相比hypermesh13.0最著名的特點是它所具有的強大的有限元網格劃分前處理功能。一般來說，CAE分析工程師80%的時間都花費在了有限元模型的建立，修改和網格劃分上，而真正的分析求解時間是消耗在計算機工組站上，所以可以這么說把時間浪費在有限元網格劃分上是完全沒有必要的，hypermesh13.0就很在這方面大大節省其時間。

具體可以用來做什么？

進行有限元分析時，先用Proe、CATIA等軟件 建立三維模型，選擇正確的接口導入hypermesh，修復模型，劃分網格，然后再導出相應格式的文件用Ansys、Abaqus等軟件進行求解計算。

hypermesh13.0安裝教程

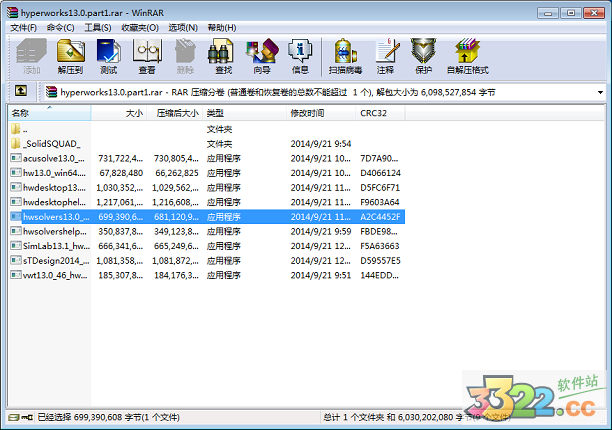

1、將kkx分享的hypermesh壓縮包下載后解壓出來，點擊“hwsolvers13.0_win64.exe”程序開始正式的安裝（在安裝包中還有其他附屬的程序可供用戶選擇安裝，這里用戶自行選擇是否要安裝吧）

2、安裝前的解壓

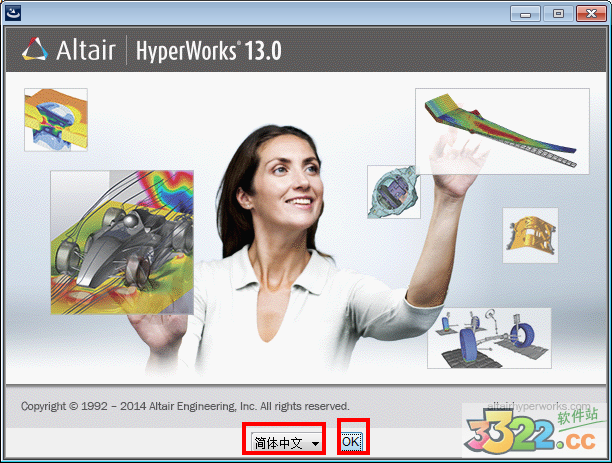

3、選擇“簡體中文”，然后點擊“ok”

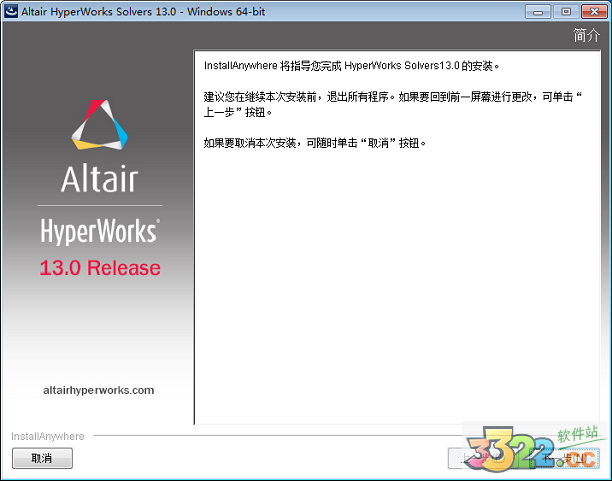

4、點擊“下一步”建議您在緋續本次支裝前,退出所有程序。如果要回到前一屏幕進行更改，可單擊“上一步”按鈕○

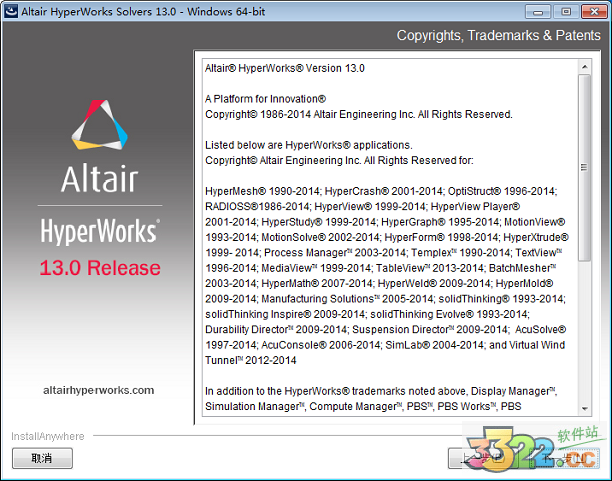

5、點擊“下一步”

6、默認，選擇local即本地安裝進行安裝，還有一個選項是服務器，用戶根據自己的需要進行選擇吧

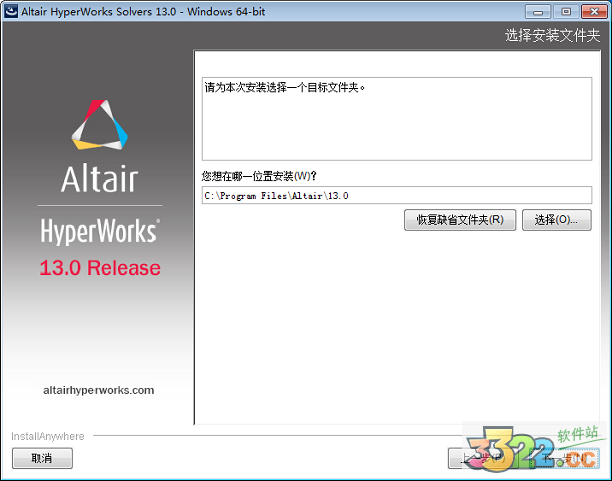

7、選擇安裝路徑，安裝的路徑不能有中文的存在，默認C: \Progr am Files\Altair\13.0

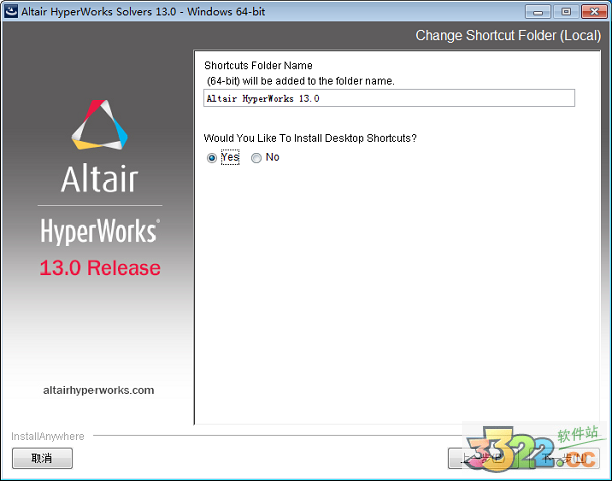

8、詢問是否要建立桌面快捷方式，這里呢建議選擇yes

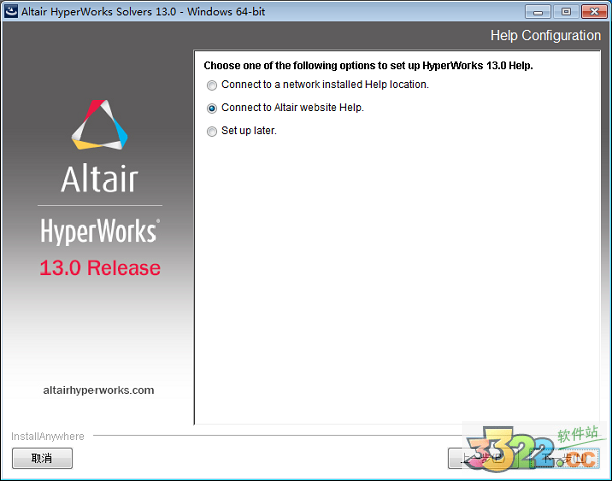

9、默認狀態，點擊“下一步”

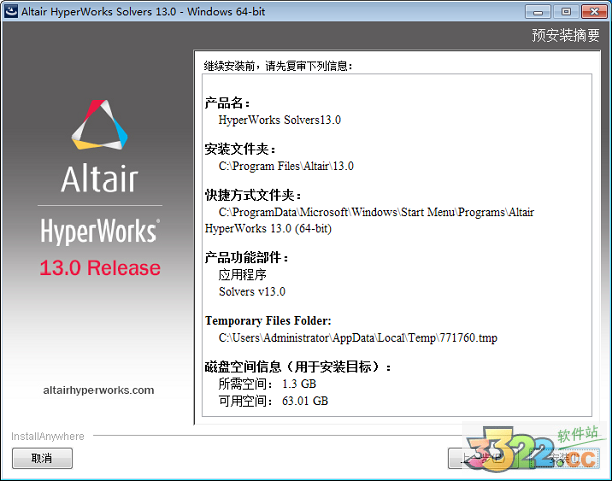

10、基本數據設置好之后，點擊“安裝”

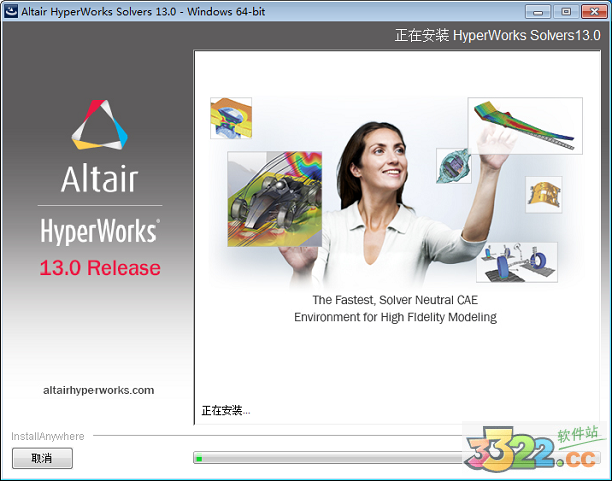

11、安裝開始，時間可能會很長請耐心等候，直至安裝完成

常用快捷鍵

F1 -- 隱藏線

F2 -- Delete 刪除（刪除任何對象都用此命令）

F3 -- Replace 合并兩個節點

F4 -- Distance 測量距離，角度等

F5 -- Mask 隱藏

F6 -- Element Edit 單元編輯（創建，合并，分割單元等）

F7 -- Align Node 節點共線排列

F8 -- Create Node 創建節點

F9 -- 線編輯（非邊界編輯）

F10 -- Check Elem 單元質量檢查

F11 -- collectors

F12 -- Automesh 自動網格劃分

a arc 弧形

b back返回以前視圖

c center

d display 進入顯示面板

f fill   以適當比例全圖形窗口顯示模型

g global 進入Global參數設置面板

h 打開在線幫助文件

m 顯示/關閉下面的工具面板

o option 顯示選項參數設置面板

p plot 刷新顯示

r rotate  s slide 移動縮放，鼠標上下拖動時縮放

t true view 設定視角顯示

v 進入user view dialog

w windows  z  zoom，按住鼠標在模型上畫一個圈，松開鼠標后即顯示圈內部

功能

1、可用性

⑴全新的“實體編輯器”提供了一種高效地創建和編輯卡片的方法。許多屬性都可同時跨多個實體進行編輯。內置求解器的卡片規則以幫助用戶創建新的對象，同時還有信息提示窗口顯示參數描述，這樣用戶就不必去查閱幫助手冊了。

⑵可以高效地生成新的肋幾何實體。長寬高等參數可以實現交互控制。

⑶比較工具可以對兩個模型或兩組實體執行基于模型的 CAD-CAD、CAD-FE 或 FE-FE 比較。

⑷用戶可以在 RADIOSS、Abaqus、LS-DYNA 和 Nastran模板下使用節點厚度可視化功能。

⑸HyperBeam 實現了多項可用性方面的更新，例如撤消功能、在截面任意位置計算慣性矩的工具以及測量截面距離的標尺等。

2、網格劃分

⑴自適應式包絡網格劃分可用來快速近似復雜的幾何結構。用戶可選擇性地對網格進行局部細化，也可保留幾何特征。

⑵CFD 網格劃分

⑶相對已趨于完善的波前網格劃分算法，八叉樹網格劃分算法可以提供一種更快速的高質量解決方案，可用于 CFD 及其它模型的網格劃分中。

⑷全新的邊界層生成算法不僅具備已有算法的流暢，還可帶來更高的穩健性和用戶控制選項，從而便于處理各種復雜模型。

⑸BatchMesher 也實現了諸多更新，可以更好地識別大面積區域和復雜的圓角幾何，從而取得更佳的網格劃分效果。

⑹“按單元質量”顯示模式可按照用戶定義的單元質量標準顯示云圖。用戶可以使用屏幕上的控制器詳細調節需要顯示的質量指標。

⑺質量指數面板中包含單元塊檢查器，可按順序檢查包含不符合用戶自定義標準的單元區域。該版本還對網格質量?jī)?yōu)化功能作了進一步改進，有助于在整個檢查過程中消除此類沖突情況。

3、復合材料/航空航天

⑴如今，HyperMesh 已具備專門適用于航空航天領域的用戶配置文件，面向航空航天行業提供大量的工具和處理流程，同時還提供面向其他垂直行業的復合材料應用

⑵對于已經相當高效的復合材料建模流程，該版本也同樣進行了諸多實用更新。用戶不但可以更好地顯示和處理鋪層和層壓板，還可以對方向、單元、材料和鋪層坐標系進行查看。

⑶為便于進行詳細分析，HyperMesh 提供了一款可將基于殼單元的復合材料模型轉化為實體單元的新型實用工具。所需的屬性可以自動生成。

⑷丟層估算是一款全新工具，可計算由于丟層引起的鋪層角度變化和厚度變化。

⑸延伸： 選中單元或部件上需要延伸的節點，HyperMesh將會自動重劃連接區域的網格。

⑹HyperMesh 已經具有 Fibersim 仿真數據的接口。在此版本中，用戶可以從復合材料建模工具 Simulayt 讀取結果，并將其無縫集成到復合材料工作流中。

4、裝配/連接

⑴HyperWorks 包含一個材料庫，支持對公司材料數據庫進行搜索和過濾。此應用程序可連接到 Altair 合作伙伴聯盟成員“Key to Metals”的材料數據庫。

⑵ID 管理器可用來組織各個實體或包含文件的 ID 范圍，可在 Nastran 和 LS-DYNA 模板中使用。

⑶屬性和模塊可用作鏈接對象。

⑷連接鏈接瀏覽器的屬性和模塊視圖中列出了全部可用的鏈接對象。連接實體瀏覽器將顯示相應連接單元所用的鏈接和鏈接類型。

⑸該版本添加了多個連接單元實現以及可用性方面的更新，例如用于預測螺栓連接單元實現后將包含哪些節點的圓柱形預覽。

⑹該版本添加了全新且完備的部件替換工具和固連接觸定義的查找功能，為 LS-DYNA 接口提供了有益補充。

⑺模塊實體中包含大量更新，可用來組織和呈現裝配、定義當前模塊以及在模型瀏覽器中查看。同時，模塊也支持交叉引用。

中文自學教程

1、hypermesh抽取中面的方法
第一種方法：通過Geom面板下的midsurface命令完成
選擇需要抽取的對象后，點擊extract即可抽取中面
第二種方法：通過Utility面板下的Geom/mesh—ThinSolid=>Midsurf
先選擇一條表示厚度的線，接著點擊proceed后再選擇某側的一個面，即可抽取中面
第三種方法是通過Geom面板下的surfedit命令編輯的方式
偏移的時候注意偏移厚度的正負值，可以通過vector normal來查看法向方向
2、hypermesh建殼單元的方法
等厚的板件可以抽取中性面，進入F12界面在中性面上劃分需要的殼單元形狀大小。給殼單元賦材料屬性并于*.inp的格式導出。在abaqus里面主菜單選import    選擇model    選擇*.inp 類型的導入搜索即可
3、hypermesh施加載荷的方法
力的大小是在那個框里，正負號表示力的方向與所選坐標系方向相同或相反。均布載荷施加，在nastran deck下，你可以這樣：
1）在需要施加均布力的區域建立rigids或rbe3單元
2）在建立單元的independent node處，按施加力的方向，建立局部坐標系
3）在independent node 處，選擇局部坐標系創建載荷力。
4、hypermesh畫圓的方法
F4 選擇三個點 circle center
5、hypermesh怎么刪除線？
F2 選擇線 然后刪除
6、hypermesh怎么刪除節點？
temp node--選中你要?jiǎng)h除的節點--clear
7、hypermesh畫網格的方法
hm中劃分球體 可以先在球內建立小的立方體 在立方體中進行網格劃分（3d里的solidmesh就行）選“口”（六面體）畫出來的網格比較規則 加入新的component 再對其余的球內網格進行劃分 程序會自動對其節點等效 這就是一般的球類劃分方法.

Hypermesh特點

1、特殊分析數據優點
⑴根據性能卓越的有限元分析建模和后處理工藝大大縮短工程分析的時間。Hypermesh具有較高的有限元分析網格劃分與處理高效率，運用Hypermesh能夠進一步提高CAE分析工程師的效
⑵直觀地圖形界面設計和前沿的特點降低學習時間并提高工作效率。Hypermesh學習培訓比較簡單，它具有的十分簡約和方便快捷的操作界面大大的節約客戶學習培訓Hypermesh所花費的時間。一般具有一定CAE剖析工作經驗的技術工程師，只需2周就能熟練運用Hypermsh開展具體工程問題的解讀測算。
⑶立即鍵入CAD幾何模型及有限元模型，降低用以建模的重復性工作和成本。
⑷高速運行、高質量全自動網格劃分很好地簡單化繁雜幾何圖形的有限元分析建模全過程。
⑸在一個集成化系統中適用范圍很廣的求解器，保證在一切特殊的情況之下都可以應用適用求解器。
⑹非常高的性價比高使你的app項目投資獲得比較好的收益。
⑺相對高度支持定制性更進一步提高工作效率。對訂制HyperMesh使之適宜您的生活環境，提升您效率特殊分析數據優點
2、插口及幾何模型梳理
⑴HyperMesh具備工業領域最主要的CAD數據文件格式插口。能夠直接將早已形成的三維數字模型導到Hypermesh中，而且一般導進的模型品質都非常高，大部分不是很必須模型擬合進行處理，這個就大大的便捷CAE技術工程師模型擬合的處理方法
⑵Hypermesh也包含一系列專用工具，用以梳理和優化輸入幾何模型。輸入幾何模型可能有空隙、重合和破損，這種會防礙高品質網格的全自動區劃。根據清除破損和孔，及其縮小鄰近斜面的界限等，你可以在實體模型內更高、更科學的區域規劃網格，進而提升網格劃分的整體速度與品質。并且具有天氣圖表明網格品質、模塊品質跟蹤檢查等方便快捷的專用工具，能夠及時查驗并改善網格品質
3、建立與編寫實體模型層面
⑴在建立與編寫實體模型層面，HyperMesh給予客戶一整套相對高度優秀、完備的、便于所使用的工具箱。針對2D和3D建模，用戶可應用各種各樣網格形成模版及其強悍的全自動網格劃分控制模塊。
⑵HyperMesh的全自動網格劃分控制模塊給予消費者一個智能化的網格形成專用工具，同時還可以互動調節每一個斜面或邊界的網格主要參數，包含模塊相對密度，模塊長短趨勢分析，網格劃分優化算法這些。
⑶HyperMesh還可以迅速地用高質量一階或二階四面體模塊全自動區劃密閉的地區。四面體全自動網格劃分控制模塊運用強悍的AFLR優化算法。用戶可依據結構與CFD建模必須來模塊提高選擇項，挑選波動或固定不動界限三角形模塊和從新區劃部分地區
4、給予完善后處理工藝作用
⑴HyperMesh給予完善的后處理工藝作用部件，使您輕輕松松、清晰地理解和表述繁雜的模擬仿真結論。
⑵HyperMesh具備完備的數據可視化作用，應用等價面、變型、天氣圖、磁法勘探、矢量圖片和橫截面天氣圖等癥狀結論。它還支持變型、線形、復合型及其磁法勘探動漫表明。此外能直接形成BMP、JPG、EPS、TIFF等格式位圖文件及通用性的影片文件格式。這種特點融合友善的操作界面使你快速找出存在的問題，與此同時有利于減少評價結果的一個過程。
5、適用多種多樣求解器插口
HyperMesh適用許多不同類型的求解器輸出文件格式，那么在利用Hypermesh區劃好模型的有限元分析網格后，能夠直接將計算模型轉換成不同類型的求解器文件類型，進而利用對應的求解器來計算。Hypermesh具有的十分較好的求解器插口作用，促使Hypermesh能夠是企業統一的CAE綜合管理平臺，即統一利用Hypermsh開展網格劃分，隨后針對不同問題利用不同類型的求解器開展求解，那樣CAE技術工程師還可以非常方便開展數據庫文件的監管，能夠進一步提高剖析高效率
