天正電氣T20軟件是一款支持Windows所有操作系統的電氣設計CAD軟件，它支持AutoCAD2010-2021圖形平臺，秉承了天正軟件界面簡潔、繪圖便捷的一貫風格，搜集了大量設計單位對電氣軟件的設計需求，是一款全新智能化的電氣設計軟件。在專業功能上，軟件采用當前最新國家規范，體現了功能規范性、系統性與操作靈活性的完美結合，最大限度地貼近工程設計。天正電氣不僅適用于民用建筑電氣設計亦適用于工業電氣設計。

天正電氣T20功能特點：

電氣平面設計

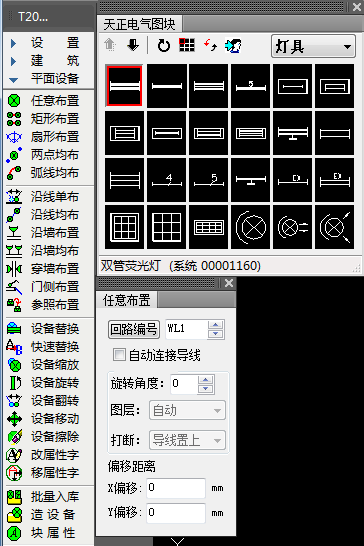

提供多種布置平面設備與導線的方法，布置平面設備時，設備輸出界面采用了浮動式窗口結合動態預演，所見即所得，相輔靈活的右鍵菜單編輯功能，可方便地繪制動力、照明、弱電、消防、變配電室布置和防雷接地平面圖。所有圖元采用參數化布置，一次性信息錄入，標注與材料表統計自動完成。

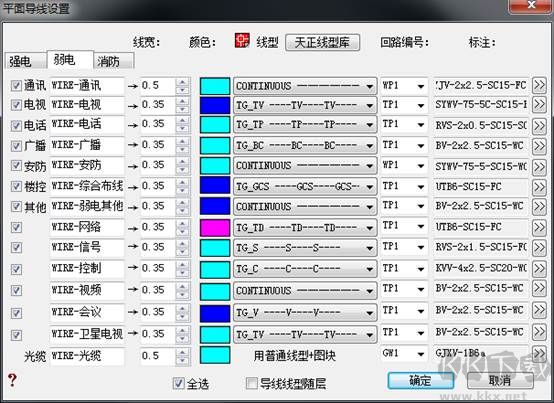

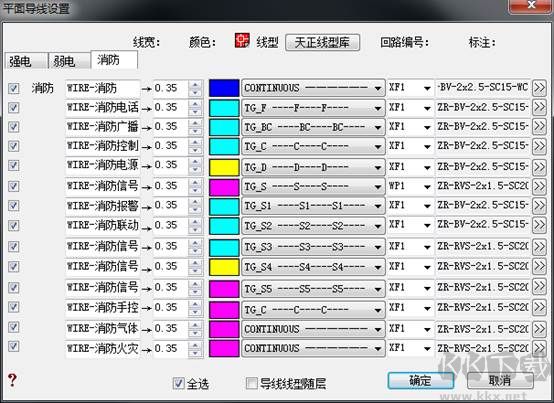

軟件采用最新制圖標準，建筑電氣制圖標準：GB/T50786-2012 圖集，包含：線型庫、設備庫、元件庫等；導線設置中提供多種自定義導線供用戶使用。

【平面布線】 根據初始設置中設置的倒角半徑，繪制下一段導線時自動進行導圓角處理；

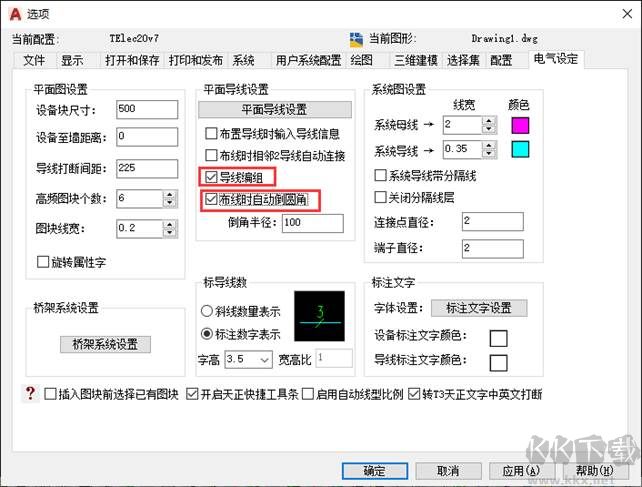

勾選導線編組后繪制導線，導線相交打斷后或沿線文字標注后，其連線關系不會被斷開，即：選中其中某一段導線，其余與之相連的導線也能同時被選中，仍被認為與其是同一根導線。

【平面布線】根據初始設置中勾選“布置導線時輸入導線信息”，提供“文字線型”按鈕，同時支持調整當前圖層線型。用戶可根據需要，創建新的文字線型，可以設置兩個文字之間的間距以及在導線上的位置。

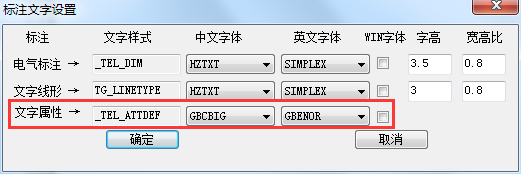

初始設置—標注文字設置中，提供圖塊文字屬性設置。

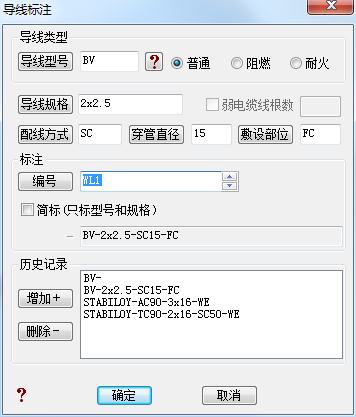

【導線標注】 優化弱電線纜標注與統計方式。

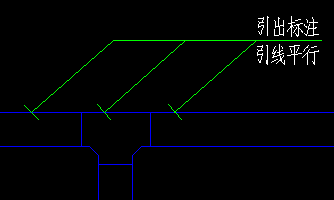

【引出標注】 提供短斜線樣式的標注方式，支持引線平行及多線標注方式。

【布置按鈕】 提供三種布置方式，自動識別天正給排水及電氣軟件繪制的消火栓，根據當前布置方式，在其不靠墻的一側布置按鈕。此功能也支持外部參照。



【自動接地】 可以搜索封閉的外墻線，沿墻線繪制接地線。



【繪接地網】 可以按照定義的間距繪制水平及垂直接地線。

【預留孔洞】 命令根據設定的孔洞類型及樣式繪制預留孔洞并能對其進行標注。

【快速連線】 快速將天正電氣設備連自動接到橋架、母線、電纜溝。

【設備連線】 實現將同名設備使用對應導線自動相連；將由配電箱引出的干線與設備相連。

【配電引出】 可引出干線，并配合設備連線功能將干線與設備相連，在平面統計時，可統計出從配電箱引出后連接到設備上這段距離的長度及導線信息，并能進行標注其進行標注。



FAS火警點數計算統計功能：在【設備定義】 對話框中當切換到消防選項卡選擇消防設備時，可設定消防設備的點數，之后在回路檢查中可以統計到。

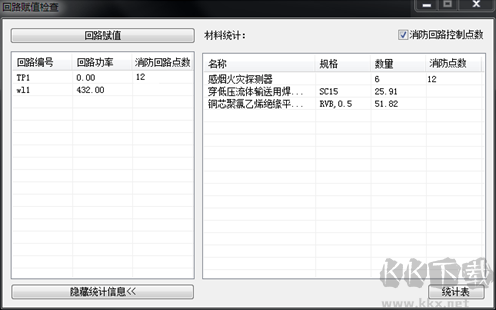

【回路檢查】 查看消防回路時，可對消防設備及消防回路控制點數進行顯示和統計。

在回路賦值時，當檢查到某條消防回路上總點數超出32時，彈出提示對話框，并顯示搜索到的總點數及備注內容。

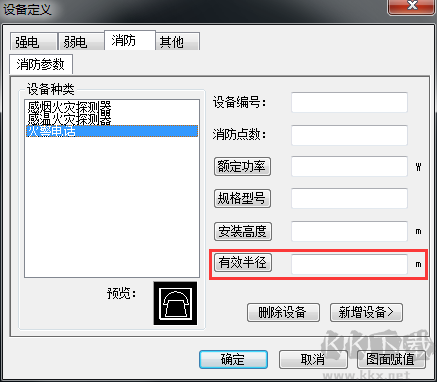

【設備定義】對于消防、安防、廣播、應急燈具設備圖塊，增加有效半徑參數，并可通過【顯示半徑】和【隱藏半徑】命令控制顯示或隱藏。

【圖層控制】 提供鎖定、解鎖圖層功能。

【批量標注】 導線批量標注功能，可對圖中導線快速批量標注。

【批量入庫】 實現將圖紙中天正電氣用戶圖庫中的圖塊快速批量入到本地對應設備庫中。

【參照布置】 可參照樣板圖塊，在某類圖塊的相對位置，批量布置另一個圖塊，用于在排煙口等圖塊上布置輸入輸出模塊等。



電氣計算

提供全面的電氣計算功能，適用于建筑電氣設計。包括：【逐點照度】、【照度計算】【多行照度計算】（利用系數法）、【負荷計算】、【無功功率補償】、【短路電流】計算、【低壓短路】電流計算、【電壓損失】計算、【年雷擊次數】計算、【繼電保護計算】等。所有計算結果均可導入WORD或EXCEL進行保存。

【年雷擊次數計算】收錄最新防雷規范GB50057-2010，全新計算界面，支持提取異形建筑面積，自動計算防雷類別，以及考慮周邊建筑影響，計算結果可繪制成表格形式，也可出詳細的計算書。

【多行照度計算】利用系數法，可根據房間面積和要求的平均照度計算應布燈具數量，并根據計算結果核算功率密度；既可選多種燈具種類和眾多燈具型號，也可根據燈具光強由用戶自定義燈具。支持不規則房間照度計算，可以輸入燈具數反算照度與功率密度，支持多房間同時計算并可自動布燈。

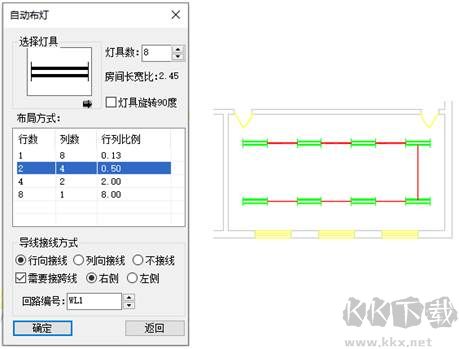

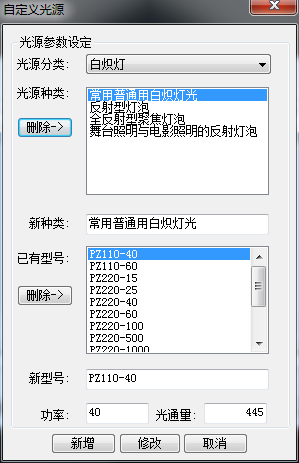

建立自定義光源用戶數據庫。支持對用戶數據修改編輯，支持光源分類、光源種類的自定義添加，支持?jǐn)?shù)據庫備份；

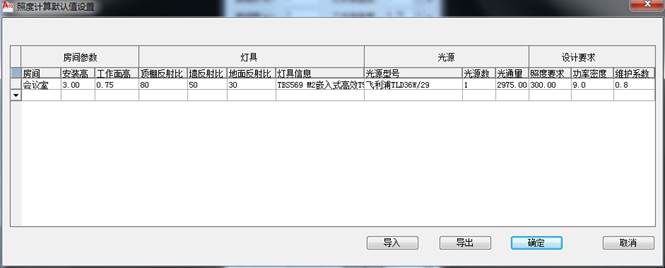

提供照度計算/多行照度初始默認值的設置，當主對話框中房間名稱與默認設置中匹配時，自動使用默認設置中的預設參數，無需反復調整設置。

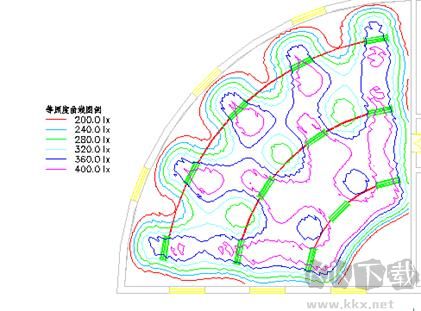

【逐點照度】可計算空間每點照度，顯示計算空間最大照度、最小照度值。支持不規則區域的計算，充分考慮了光線的遮擋因素，可繪制等照度分布曲線圖，輸出Word計算書。

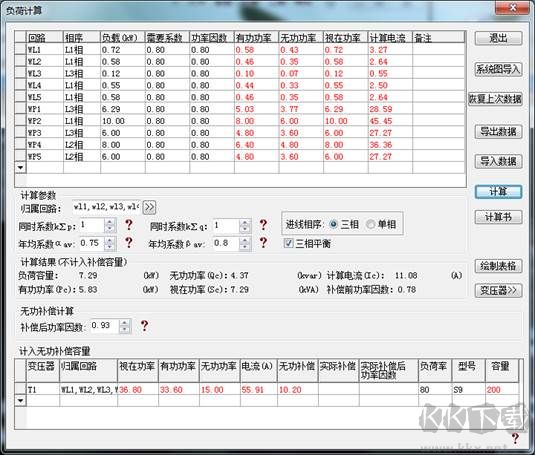

【負荷計算】需要系數法，可直接讀取系統圖數據，也可自行輸入，根據總負荷計算結果，自動計算“無功補償”，及進行變壓器選型，并且支持多變壓器計算。

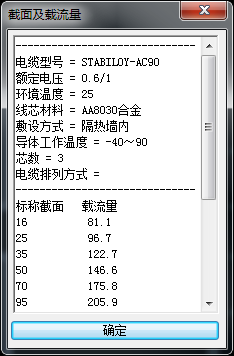

【截面查詢】可根據計算電流及載流量查詢導線、電纜截面積，及穿管管徑，并可查看相應導線或電纜的載流量。該功能錄入《19DX101-1建筑電氣常用數據》、《10CD106鋁合金電纜敷設與安裝》、《09BD-1電氣常用圖形符號與技術資料》、《工業與民用供配電設計手冊》（第四版）中國家標準以及加鋁電纜等廠家常用的線纜載流量數據，方便用戶選擇。

電氣系統設計

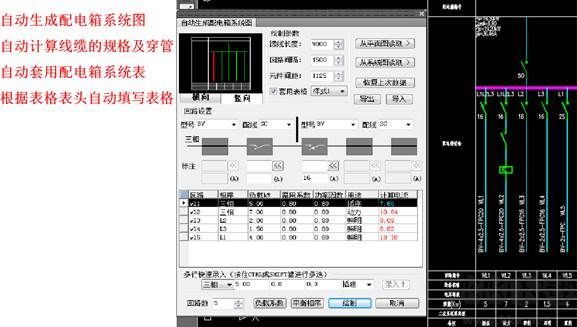

在繪制系統圖方面提高了智能化水平?？勺詣?dòng)生成照明系統圖、動力系統圖、低壓單線系統圖，還可方便繪制各種弱電系統圖及二次接線圖。其中自動生成的配電箱系統圖同時還完成負荷計算功能。此外系統提供數百種常用高、低壓開關柜回路方案，80余種原理圖集供用戶選擇。

【系統生成】 自動計算線纜及穿管規格，自動套用配電箱系統表，可恢復上次數據。

【元件標注】提供元件型號、廠家等數據的自定義功能，支持Excel導入數據。

變配電室

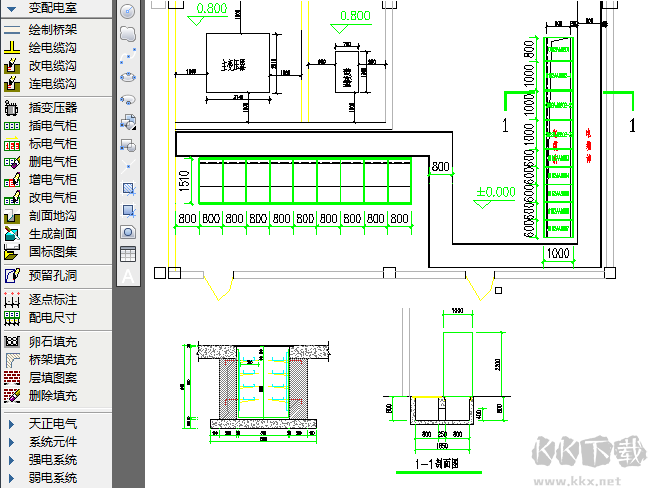

快速繪制配電柜及電纜溝的平、立、剖面圖。方便對電纜溝及配電柜的參數化編輯，配電柜尺寸、編號可自動生成、調整。自動生成變配電室剖面圖。剖面地溝功能根據《08D800-6》圖集新增帶橋架剖面地溝樣式。

【生成剖面】 剖切范圍中剖到天正墻體時，在彈出原生成剖面對話框的同時，彈出剖面屋頂參數設置對話框，可根據需要設計屋頂樣式。

三維橋架

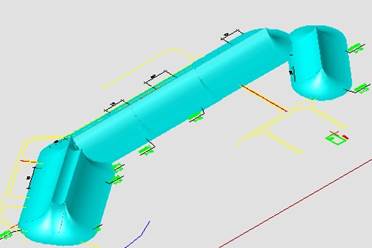

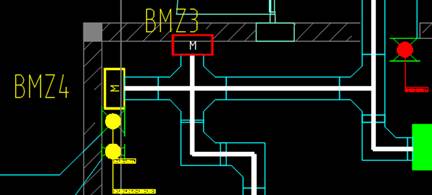

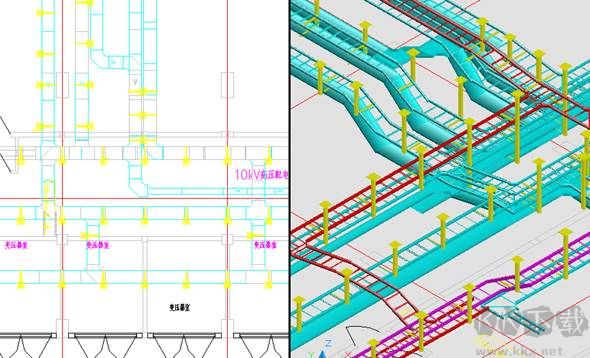

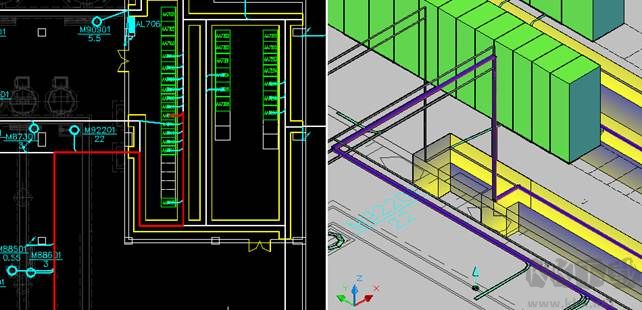

【三維橋架】系列命令能進行“二維、三維同步設計”?？赏瑫r(shí)繪制多層橋架，繪制帶隔板的橋架，也可以對已有橋架增加隔板與通道。繪制過程中自動生成彎通、三通、四通、變徑等構件，橋架各部分構件相互關聯，拖動一部分其余相關連部分隨之聯動。同時拖動橋架的繪制夾點即可執行橋架的繪制程序?？梢詫蚣苓M(jìn)行自動編碼，自動進行橋架標注，以及橋架材料統計，雙擊一段橋架可通過屬性對話框?qū)ζ溥M(jìn)行修改，同時標注也隨之改動。

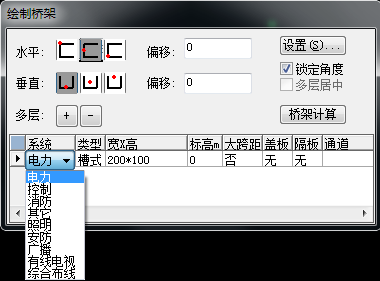

【繪制橋架】支持橋架自動生成變徑構件。

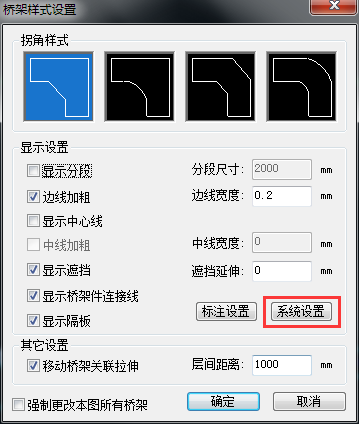

【橋架設置】 提供橋架系統自定義設置功能，可自定義繪制橋架時系統下拉中的選項，且可將數據導出備份。

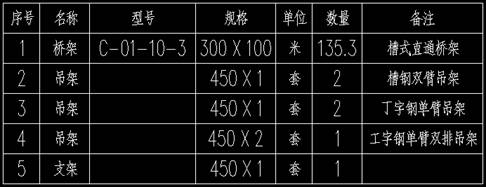

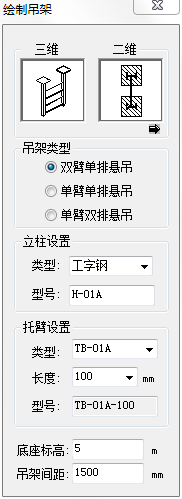

支吊架命令，可繪制三維支吊架。橋架統計，生成橋架及支吊架材料表。



【橋架計算】全面支持對電力電纜、控制電纜以及弱電電纜截面計算；可計算總電纜截面積、根據橋架填充率自動計算橋架規格、截面積等內容。保證設計智能、準確！

【線生橋架】功能，可將圖中L/PL/ARC轉為天正電氣橋架實體。

電纜敷設

【提取清冊】功能：支持從多個系統圖中同時提取電纜起點、終點、電纜編號、控制電纜編號、電纜穿管規格等基礎數據，同時控制電纜以紅色顯示，和電力電纜區分。最終將提取結果導入用戶現有電纜清冊文件。

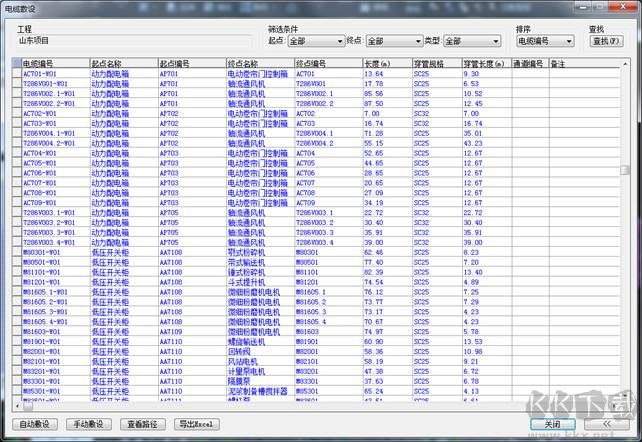

【電纜敷設】系列命令： 導入“電纜清冊表”、“電機表”，可指定通道自動進行電纜敷設，自動繪制電纜敷設圖，自動計算每一回路的電纜長度；支持多張圖紙、多類電纜同時敷設；也可逐條手工敷設，統計電纜及穿管長度，導出清冊，并可導出器材表分類匯總；方便查尋每一條電纜路徑，該路徑自動高亮顯示，可對已經敷設的電纜進行自動分層標注。提供【信息查詢】、【修復連接】、【多圖連接】等多種修改及查看功能；可查看每段橋架中所敷設的電纜信息，并顯示橋架的容積率。







FASBAS模塊

FASBAS電纜敷設模塊，可以直接導入終點設備表后，進行DI/DO等控制點數賦值，根據選取圖中標注的設備設置起點位置和個數，計算控制箱下總控制點數量，并生成電纜清冊表，進行電纜敷設。

【fasbas-標注設備】 查找賦值時，可根據DI等控制點數量設置相應的線纜型號規格。之后在電纜敷設時會按設定的型號規格去敷設，并能進行電纜標注與敷設信息的導出。

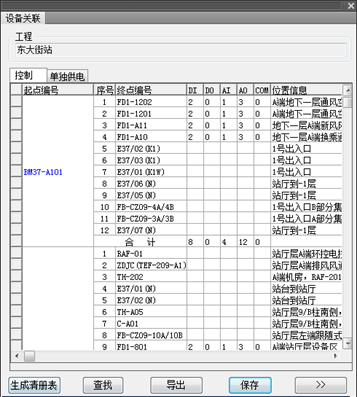

【fasbas-設備關聯】 標注終點設備時，可查看控制點數及設備位置的隱藏信息；標注起點位置時，可以設置關聯范圍，自動關聯上該范圍內的終點設備。

設置關聯后，相關聯的起、終點設備以同一個顏色顯示，方便查找區分。同時，支持將關聯關系以Excel格式導出。

隧道設計模塊

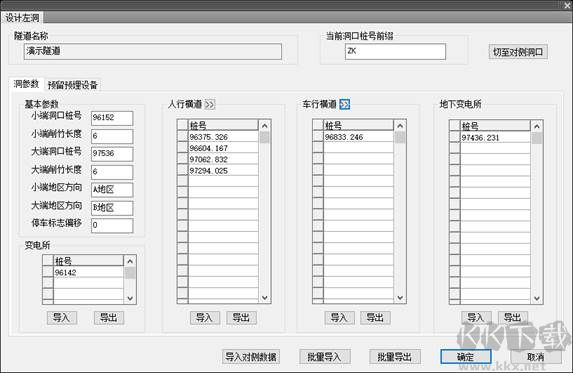

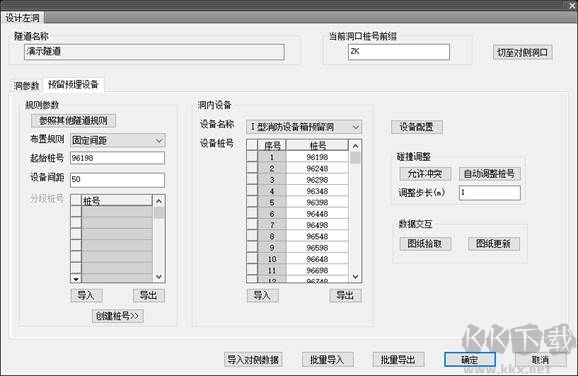

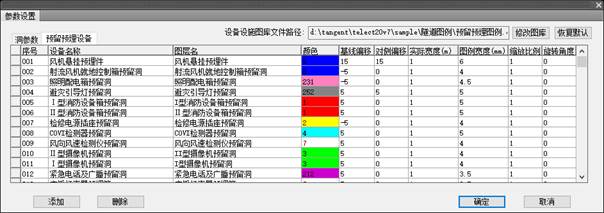

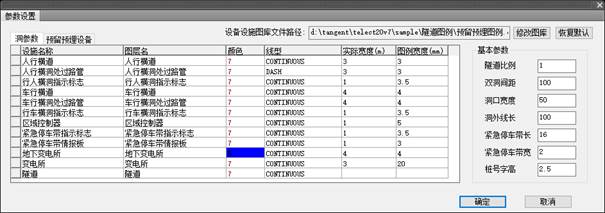

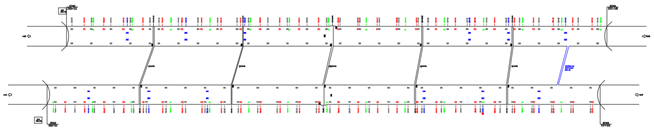

提供【項目管理】、【參數設置】和【預留預埋】功能，可進行隧道預留預埋平面布置圖的設計與繪制。支持導入Excel文件內的樁號或使用軟件提供的布置規則自動生成設備樁號，同時隧道內設備具有碰撞檢測功能。



接地避雷

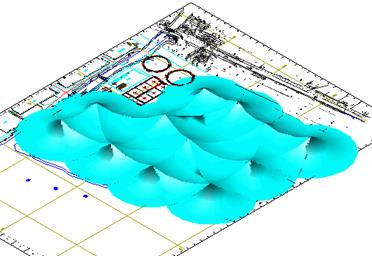

可自由繪制接閃桿、接閃線，繪制接地線、接地極。對于天正建筑條件圖，可自動生成避雷帶。【滾球避雷】支持多針二維、三維避雷，移動接閃桿其二維、三維保護區域隨即更新。通過繪制PL線的建筑物外輪廓，并可對其賦高度值，查看建筑物避雷三維狀態圖，同時可查看任意桿的三維保護范圍。

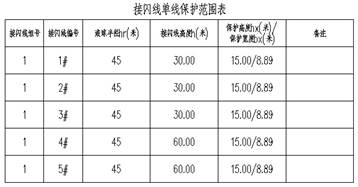

支持接閃桿高度與滾球半徑相等時的三維繪制與計算；支持接閃線高度大于滾球半徑時的計算；支持標注接閃線的保護寬度值標注。

【繪接閃線】增加考慮接閃線最大弧垂，二、三維中均可自動生成保護范圍。同時支持出計算書及避雷表。

【單避雷表/雙避雷表】 支持接閃線生成單、雙避雷表。



【折線避雷】功能，支持平面及山地的避雷針放置。

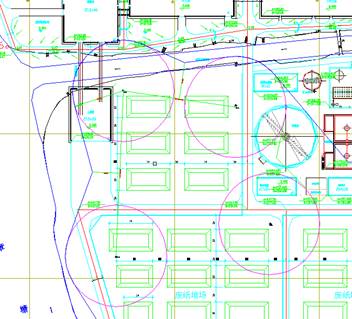

滾球法比雷

折線法避雷

高壓短路計算模塊

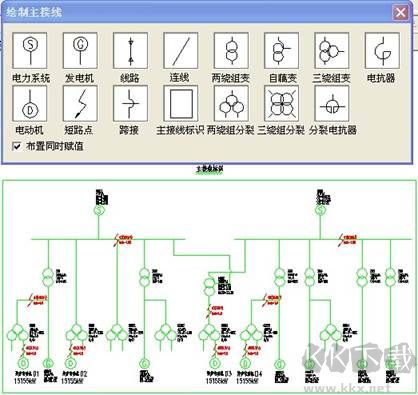

該功能采用“節點導納”法，實現計算繪圖一體化；支持用戶任意搭建方案主接線圖及阻抗圖，并可由主接線圖自動轉換阻抗圖，通過提取阻抗圖數據自動進行高壓短路電流計算并計入電動機反饋電流；同時計算多個短路點的短路電流（三相短路電流及不對稱電流計算），計算結果可成成CAD和word計算書，整個計算無須人工查表，星角變換，智能化的數據處理方式極大提升了計算效率及精度。



其它工具

【圖紙保護】可以保護您的dwg圖紙，制作為一個整塊，沒有密碼無法炸開，同時可以在沒有安裝天正軟件的環境下正常瀏覽。

【備檔拆圖】可將包含多個圖框的一張dwg圖紙，按照圖框?qū)⑵湟来尾鸱植⒈４娉啥鄰坉wg圖紙文件。 【批量打印】可在模型空間中直接批量出圖，也可打印到文件。

【圖紙比對】、【局部比對】可將前后條件圖進行比對，條件圖前后變化，一目了然；

【文字表格】提供文字書寫、表格生成及相關的編輯功能。

【尺寸符號】提供多種尺寸標注及符號標注功能。

【工具條】用戶可根據自己繪圖習慣采用“快捷工具條”執行天正命令。天正工具條具有位置記憶功能，并融入ACAD工具條組。

【導出設置】實現快捷命令、用戶設備庫、線型庫等設置的導出。升級版本后，可以使用【導入設置】將這些設置導入到進來。

破解說明：

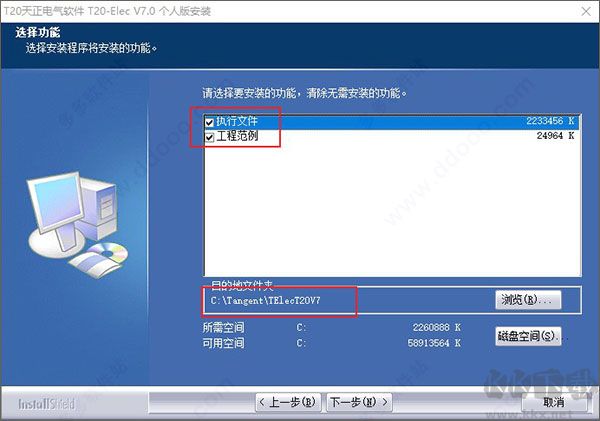

1、首先就是安裝天正電氣T2.0 v7.0原版；

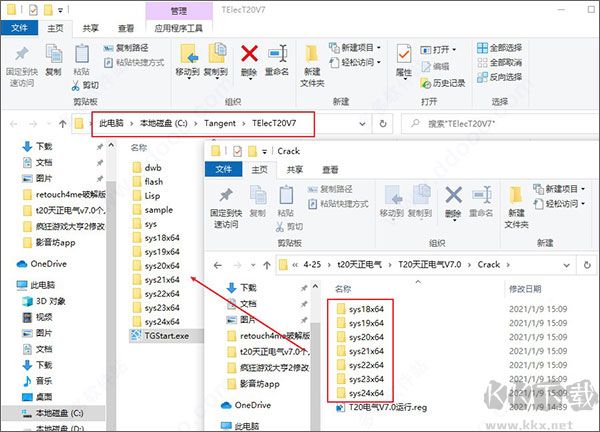

2、接下來，將Crack破解文件夾中的所有的文件夾都復制到軟件目錄下進行替換；
