Creo/Proe電腦版是一款使用起來非常實用專業的3d軟件,用戶能夠利用這款軟件輕松的學習3d建模的制作方法,里面的功能也非常的完善,使用戶建出來的東西都非常逼真,操作起來也非常的簡單,滿足不同用戶的使用需求,感興趣或者有需要的小伙伴就快來kk網站下載體驗一下吧。

Creo/Proe中文版使用教程

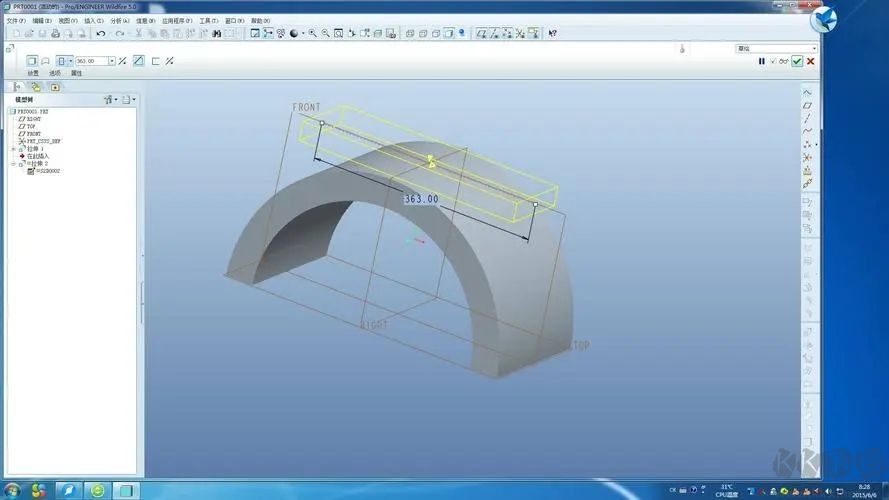

1、拉伸(extrude)

Insert(插入)→ extrude(拉伸)→ define(定義，選擇草繪平面)→ extrude as solid(一般默認創建實體)或 extrude as surface(創建曲面)

extrude from sketch plane by a specified depth(盲孔，將截面以指定深度值按一個方向伸)

extrude on both sides of sketch plane by half the specified depth value in each direction(對稱，以基準面為對稱面，將截面按指定深度值的一半兩邊同時拉伸)

extrude up to next surface(到下一個，在第一個方向上，拉伸截面至下一曲面，此時特征在到達第一個曲面時將終止)

extrude to intersect with all surface(穿透，在第一個方向上，拉伸截面使其與所有曲面相交，直至到達最后一個曲面)

extrude to intersect with selected surface(穿至，在第一個方向上，拉伸截面使其與選定曲面相交，終止曲面可以是一個或幾個曲面組成的面組，也可以是點、線、面等幾何特征) extrude to selected point, curve, plane or surface(到選定項，將截面拉伸至一個選定點、曲線、平面或曲面)

ps:基準平面不能用作終止曲面，拉伸操作后一般有個預覽視圖，此視圖并非最終效果圖，必須點擊確定后，才能看到真正的拉伸效果

2、旋轉(revolve)

Insert(插入)→ revolve(旋轉)→ define(定義，選擇草繪平面)→ revolve as solid(一般默認創建實體)或 revolve as surface(創建曲面)

revolve from sketch plane by a specified angle value(從草繪平面以指定的角度值旋面)revolve on both sides of sketch plane by half the specified angle value in each direction(在草繪平面的兩個方向上，以指定角度值的一半在草繪平面上旋轉截面)

revolve to selected point, plane or surface(旋轉截面至一選定點、平面或曲面)

ps：最好有且只有一條對稱軸或旋轉軸(旋轉軸一般取坐標軸，M60版本必須是幾何中心線，有些版本為中心線)。在旋轉軸上的直線只能是單線段(直線)，不能是多線段構成的直線鏈?？梢孕D(zhuǎn)封閉線框成實體或曲面，也可以旋轉直線成曲面

3、掃描

掃描就是截面沿著軌跡線移動，掃略形成實體或曲面。

Insert(插入)→ sweep(掃描)→ protrusion(伸出項)或cut(切口)→ select trajector(選擇已繪制好的軌跡線)或 sketch trajectory(草繪軌跡線)→ done(完成)→ start point(選擇起點)→ Accept(接受)→ okay → 系統自動轉到二維視圖繪制掃描截面(虛點(叉標記)為軌跡端點，兩條虛線相交構成的平面為草繪平面)→ 確定 → 選擇端面融合方式(在掃描操控面板上的 properties(屬性)選項里可以改變端面融合方式，free end為固定軌跡掃描，掃描接觸面不會融合;merge end 為掃描接觸面自動融合，但接觸面必須是實體上的面，不能為曲面)→ ok

ps：掃描只有一條軌跡，該軌跡可以是單個直線段也可以是chain(直線鏈)、curve chain (曲線鏈)，掃描截面與軌跡始終垂直，截面必須封閉且必須繪制在基準面或?qū)嶓w曲面加一個參考上

4、實體化(solidify)

1、填充實體：先用拉伸或旋轉創建一個曲面(組)，再點選edit → solidify → 點選操控面板上的 fills volume delimited by quilt with solid material 按鈕 → 選擇面組→ 點選切割方向

2、修剪實體：先用拉伸或旋轉創建一個曲面(組)，再點選edit → solidify → 點選操控面板上的 removes material inside or outside quilt 按鈕→ 選擇面組→ 點選切割方向

3、曲面上的黃色箭頭代表要填充或修剪的方向，用曲面修剪實體，所修剪的部分必須是曲面一側,且曲面必須超出你要裁剪實體的范圍

Creo/Proe中文版安裝完美教程

1、用戶需先打開計算機左下角的“開始”菜單，然后點擊“運行”并輸入“cmd”命令。

2、然后在彈開的命令框中輸入“ipconfig/all”這個命令。

3、在顯示出的內容當中，找到其主機的物理地址，然后將其記錄。

4、然后打開下載好的安裝包，點擊“ptc_licfile.dat”將其以文本的形式進行運行。

5、點擊記事本中的“編輯”-“替換”。

6、然后輸入“00-00-00-00-00-00”，再輸入用戶主機上的本地物理地址，小編的主機物理地址是00-00-00-00-00-00-00-00，然后全部替換。

7、找到計算機上的計算機圖標，鼠標右鍵點擊“屬性”跳出控制面板。

8、然后點擊“高級系統設置”，在彈出的框中選擇“環境變量”。

9、然后點擊系統變量中的“新建”。

10、輸入變量名為LANG=CHS為簡體中文,LANG=CHT為繁體中文,LANG=ENG為英文,或不設也為英文，這里用戶可以任選。

11、全部設置好之后，再點擊“運行Proe.bat”即可。

Creo/Proe中文版新功能總結

1:使設計的變更變得更快速、更輕松!

實時的動態編輯和無間斷的設計將幫助用戶克服無法靈活、輕松修改設計的傳統障礙。

增強的直接曲面編輯功能在速度上也加快了 70% 之多!

2:將實現生產力的速度加快 10 倍之多。

用戶體驗的改善(例如圖形化瀏覽、直觀的 UI 增強功能、簡化的任務和更快的性能)提高了設計效率并縮短了產品上市時間。

創建簡化的子組件(包絡定義)的速度加快 78%

創建鈑金件的速度加快了 30%、放置形狀的速度加快 82%

新的軌跡筋功能促使創建零件的速度加快 80% 之多!

分析焊件模型的速度加快 10 倍之多

創建表面加工刀具路徑的速度加快 5 倍

3:在包含多種 CAD 的環境中以更快的速度設計產品!

Pro/ENGINEER Wildfire 野火版 5.0 為 CAD 互操作性樹立了標準。該軟件增強了自身對其他 CAD 系統和非幾何數據交換的支持，從而使設計師可以應對因處理來自不同系統的 CAD 數據而造成的費時且易于出錯的難題。

4:利用新的無縫集成的 Pro/ENGINEER 應用程序。

Pro/ENGINEER 不斷重新定義我們在當今高度關聯的跨學科設計環境中工作的方式。新的 Pro/ENGINEER Spark Analysis Extension 是唯一一個具有以下特點的商用產品：協助分析和優化設計方案的機電間隙和漏電特性。

持續引領技術潮流，并改進業界領先的模塊(例如數字版權管理、CAE、ECAD-MCAD 協作、CAM 和新推出的數字化人體建模解決方案)，從而顯著節省與造成浪費的物理原型設計、生產返工和現場故障相關的時間和成本。

所有這些功能均集成到 Pro/ENGINEER 中，因此用戶可以減少因使用過多的不同工具而導致的錯誤、額外時間和成本。

5:利用突破性的社會化產品開發功能提高協作效率。

Pro/ENGINEER Wildfire 野火版 5.0 是首個支持社會化產品開發的 CAD 解決方案，它將幫助用戶消除妨礙他們在適當?shù)臅r(shí)間找到適當?shù)娜藛T和資源的溝通障礙。Pro/ENGINEER 與 Windchill ProductPoint 之間無縫地集成(利用了 Microsoft SharePoint 的社會化計算技術)，將幫助用戶找到和重復使用設計群體的共有知識，并改善流程效率

Creo/Proe中文版軟件特點

1、參數化設計

相對于產品而言，我們可以把它看成幾何模型，而無論多么復雜的幾何模型，都可以分解成有限數量的構成特征，而每一種構成特征，都可以用有限的參數完全約束，這就是參數化的基本概念。但是無法在零件模塊下隱藏實體特征。

2、基于特征建模

Pro/E是基于特征的實體模型化系統，工程設計人員采用具有智能特性的基于特征的功能去生成模型，如腔、殼、倒角及圓角，您可以隨意勾畫草圖，輕易改變模型。這一功能特性給工程設計者提供了在設計上從未有過的簡易和靈活。

3、單一數據庫(全相關)

Pro/Engineer是建立在統一基層上的數據庫上，不像一些傳統的CAD/CAM系統建立在多個數據庫上。所謂單一數據庫，就是工程中的資料全部來自一個庫，使得每一個獨立用戶在為一件產品造型而工作，不管他是哪一個部門的。換言之，在整個設計過程的任何一處發生改動，亦可以前后反應在整個設計過程的相關環節上。例如，一旦工程詳圖有改變，NC(數控)工具路徑也會自動更新;組裝工程圖如有任何變動，也完全同樣反應在整個三維模型上。這種獨特的數據結構與工程設計的完整的結合，使得一件產品的設計結合起來。這一優點，使得設計更優化，成品質量更高，產品能更好地推向市場，價格也更便宜
