VariCAD機械繪圖工具是一款便捷專業的2D、3D模型的設計軟件，用戶們可以在這里便捷的進行定制使用，支持用戶們在線便捷的將你的想法等等轉換出來，這里擁有智能的的繪圖功能提供給大家，讓你可以便捷的快速的創建和修改模型來進行管理，支持各種類型的3D基本形狀庫，讓你可以高效快速的研發你的模型，感興趣的用戶快來KK下載體驗吧~

VariCAD機械繪圖工具優勢

1、用戶界面和系統環境

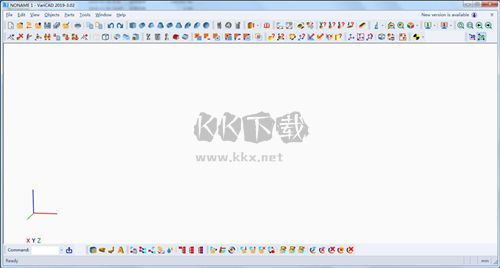

VariCAD的圖形用戶界面(GUI)旨在實現快速，直觀的3D / 2D定向。它經過精心定制和調整，以反映設計師的思維過程，從而可以用最少的步驟來捕獲和傳達想法。所有命令的創建都著眼于易用性。

您可以先創建3D模型，然后使用它自動創建工程圖文件，也可以僅以2D繪制。 3D設計通常更“自然”，因為它緊密代表了實際的零件和裝配體。 3D方法通常比2D制圖更直觀。以3D創建的模型可以輕松轉換為常規2D文檔。 VariCAD提供了在更改3D模型后進行2D更新的工具。

2、3D建模

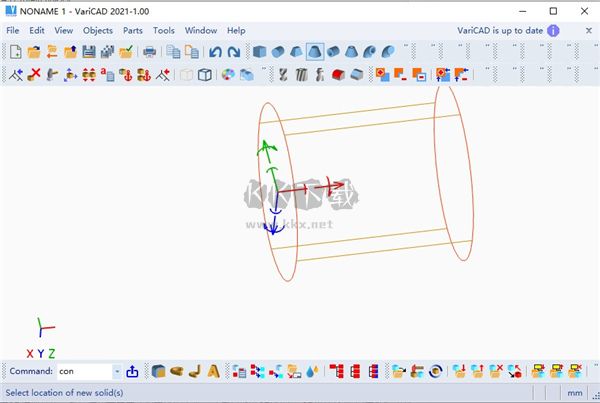

VariCAD提供了基本3D形狀(如盒子，圓柱體，圓錐體等)的庫，可通過編輯其尺寸輕松地對其進行修改。也可以通過輪廓旋轉，擠出或放樣來創建實體。更復雜的工具包括兩個輪廓之間的旋轉混合，在圓形和矩形之間或不同輪廓之間的放樣以及創建螺旋曲面。

可以添加或減去實體，從而形成代表真實機械零件的布爾樹。布爾運算具有自動修整選項(所謂的選擇性布爾運算)。還提供預定義的操作，例如鉆孔，端面銑削或凹槽銑削。邊緣可以倒圓或倒角。 VariCAD提供了很多實體轉換或編輯的可能性。另外，您可以輕松地編輯布爾樹-從3D中選擇實體零件，或從列表顯示結構中選擇它們。

3、參數和幾何約束

盡管您可以輕松地變換實體或其零件，但可以選擇定義幾何約束。定義后，約束條件使您可以將對象“粘貼”在定義的位置。更確切地說，您可以刪除受約束對象的自由度。如果更改或變換了其他對象，則受約束的對象會自動更改其位置。例如，如果將凹槽約束到軸的末端，并且軸的長度發生了變化，則該凹槽與末端邊緣之間的距離將保持恒定?？梢栽趯嶓w的元素之間，整個實體之間或在創建實體的2D輪廓內定義約束(例如，通過拉伸)。

每當輸入用于實體創建的實體尺寸，約束中的距離或2D輪廓中的尺寸時，您都可以選擇使用參數，甚至使用包含參數的數學表達式。更改參數值，可以更改實體的形狀或位置。

4、3D裝配體和組

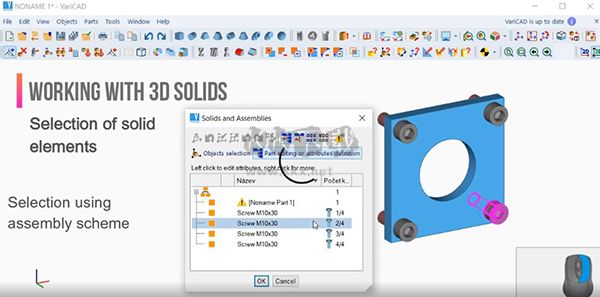

VariCAD還提供了用于裝配支持的工具。如果定義了零件和裝配體之間的鏈接，則對零件文件所做的任何更改都會反映在裝配體文件中，反之亦然。也可以定義實體的鏈接副本(所謂的相同實體)。在這種情況下，編輯一個對象會導致其所有相同副本的更新。還可以定義實體組，從而使多個對象的選擇和可見性更改變得簡單。

5、碰撞測試(干擾)

3D建模的一項出色功能是組件干涉檢查。 VariCAD可以檢查3D裝配體之間是否存在碰撞(重疊體積)。

6、計算方式

VariCAD可以計算2D截面面積，表面積，體積，質量，重心和慣性矩。機械零件的計算也包括在內-機械設計師每天使用的標準零件。可以計算拉伸和壓縮彈簧，預應力螺栓連接，銷和平行鍵，帶槽的軸，軸承，組合應力(彎曲和扭轉)下的梁，正齒輪和錐齒輪的幾何形狀以及皮帶驅動器。

7、表面顯影(板材彎曲)

還可以創建3D實體或鈑金零件的已開發(未彎曲)表面。展開表面的XY坐標可以保存到文本文件中以進行進一步處理。您可以輸入彎曲系數以自定義計算，以反映材料和技術。

8、機械零件和符號庫

包含標準機械零件(ANSI，DIN)庫，例如螺栓，螺母，銷，塞子，角點，墊片，軸承，滾動和繪制的形狀以及液壓，氣動和電氣符號。

9、3D-2D導出

3D模型可以輕松轉換為2D工程圖，以生成常規的制圖文檔。您可以通過在3D中定義視圖來創建一個或多個選定實體的2D視圖。此外，您還可以導出指定的部分。 VariCAD支持在3D更改后更新2D工程圖。

10、2D繪圖和編輯

優化了繪圖功能，可輕松在工程中使用。 2D繪圖的一些方便功能包括：自動檢測對象和捕捉點，大量捕捉模式，輔助構造線，正交模式，矩形網格，繪圖層，塊創建，具有自動邊界檢測的陰影，高級尺寸標注，完成符號，焊接符號，公差符號等。您可以以毫米或英寸為單位繪制。

11、BOM和標題欄

VariCAD提供了用于維護產品數據結構的工具。零件的屬性和標題欄的內容之間存在鏈接。您可以從裝配體創建物料清單(BOM)，也可以使用諸如質量屬性更改，信息排序等命令輕松地修改數據庫。每個零件都可以包含屬性，例如名稱，材料類型或供應商。此類數據可用于物料申請，物料清單(BOM)創建，標題欄填充或其他目的。

產品(BOM)的數據結構可以導出到其他系統或電子表格中。掩膜用于BOM表自定義;您可以根據需要完全對其進行修改。遮罩定義實體或裝配體屬性的用法，標題欄，從BOM表導出數據的方法等…

12、兼容性

VariCAD可以與其他CAD系統交換文件。您可以導出STEP(3D)，STL(3D)，IGES(3D)，DWG(2D)，DXF(2D)文件，并導入STEP(3D)，DWG(2D)，DXF(2D)?？梢詥为毣蛞耘幚砝剔D(zhuǎn)換文件，從而一步轉換多個文件。

VariCAD機械繪圖工具特點

二維繪圖

三維實體建模

機械零件庫

二維符號庫

材料比爾，自動填充標題塊

支持程序集，包括多層次程序集

三維參數

幾何約束

機械部分的計算

鈑金倔強(表面發展)

碰撞試驗(干擾)

管

厚殼(補丁的偏移量)

導入和導出到其他CAD系統

支持三維線程

VariCAD機械繪圖工具特色

1、3D建模

2、2D繪圖和編輯

3、可選參數支持

4、幾何約束的可選支持

5、殼建模，管道，電線

6、碰撞測試(干擾)

7、3D裝配體和組

8、表面顯影(板材彎曲)

9、3D對象或2D截面的計算

VariCAD機械繪圖工具功能

1、碰撞測試(干擾)

3D建模的一項出色功能是組件干涉檢查。 VariCAD可以檢查3D裝配體之間是否存在碰撞(重疊體積)。

2、計算方式

VariCAD可以計算2D截面面積，表面積，體積，質量，重心和慣性矩。機械零件的計算也包括在內-機械設計師每天使用的標準零件。可以計算拉伸和壓縮彈簧，預應力螺栓連接，銷和平行鍵，帶槽的軸，軸承，組合應力(彎曲和扭轉)下的梁，正齒輪和錐齒輪的幾何形狀以及皮帶驅動器。

3、表面顯影(板材彎曲)

還可以創建3D實體或鈑金零件的已開發(未彎曲)表面。展開表面的XY坐標可以保存到文本文件中以進行進一步處理。您可以輸入彎曲系數以自定義計算，以反映材料和技術。

4、機械零件和符號庫

VariCAD包含標準機械零件(ANSI，DIN)庫，例如螺栓，螺母，銷，塞子，角點，墊片，軸承，滾動和繪制的形狀以及液壓，氣動和電氣符號。

5、3D-2D導出

3D模型可以輕松轉換為2D工程圖，以生成常規的制圖文檔。您可以通過在3D中定義視圖來創建一個或多個選定實體的2D視圖。此外，您還可以導出指定的部分。 VariCAD支持在3D更改后更新2D工程圖。

6、BOM和標題欄

VariCAD提供了用于維護產品數據結構的工具。零件的屬性和標題欄的內容之間存在鏈接。您可以從裝配體創建物料清單(BOM)，也可以使用諸如質量屬性更改，信息排序等命令輕松地修改數據庫。每個零件都可以包含屬性，例如名稱，材料類型或供應商。此類數據可用于物料申請，物料清單(BOM)創建，標題欄填充或其他目的。

產品(BOM)的數據結構可以導出到其他系統或電子表格中。掩膜用于BOM表自定義;您可以根據需要完全對其進行修改。遮罩定義實體或裝配體屬性的用法，標題欄，從BOM表導出數據的方法等…

7、兼容性

VariCAD可以與其他CAD系統交換文件。您可以導出STEP(3D)，STL(3D)，IGES(3D)，DWG(2D)，DXF(2D)文件，并導入STEP(3D)，DWG(2D)，DXF(2D)?？梢詥为毣蛞耘幚砝剔D(zhuǎn)換文件，從而一步轉換多個文件。
